Nivåövervakning i ångpanna – katastrofskydd och säker drift

Vad händer vid för låg vattennivå i en ångpanna?

När vattennivån sjunker under pannans värmeytor försvinner kylningen. Temperaturen i tuberna stiger snabbt och materialet kandeformeras.

Konsekvenserna av låg vattennivå:

• skador på pannans tuber
• läckage i pannsystemet
• oplanerade driftstopp
• kostsamma reparationer

I extrema fall kan även ett pannhaveri inträffa.


Lågnivåskydd i ångpannor – en kritisk säkerhetsfunktion

För att skydda pannan används lågnivåskydd (katastrofskydd).

Ett korrekt system för lågnivåskydd ska:

• detektera låg vattennivå
• stoppa värmetillförseln direkt
• larma operatör eller styrsystem

När lågnivåskyddet aktiveras stoppas processen omedelbart för att förhindra överhettning.


Separation mellan nivåreglering och säkerhetsfunktioner

I moderna pannsystem är nivåreglering och säkerhetsfunktioner separerade.

Det innebär att:

• nivåreglering hanterar normal drift
• lågnivåskydd fungerar oberoende av styrsystemet

– Säkerhetsfunktionen måste fungera oberoende, annars har du en sårbarhet, säger Björn.

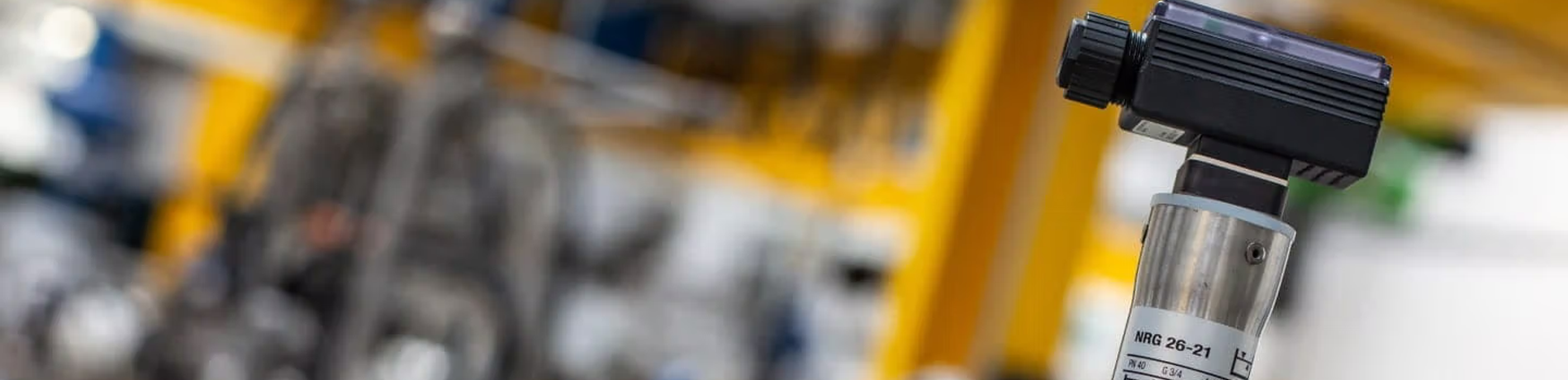

Elektrodbaserad nivåövervakning i ångpannor

En vanlig lösning är elektrodbaserad nivåövervakning.
Tekniken bygger på att elektroder känner av pannvattnets ledningsförmåga. När vattennivån sjunker bryts signalen och skyddet aktiveras.

Fördelar med elektrodbaserade nivåvakter:

• robust och driftsäker lösning
• klarar höga temperaturer och tryck
• enkel konstruktion
• lågt underhållsbehov



Dimensionering av nivåövervakning i pannsystem

För att nivåövervakningen ska fungera korrekt krävs rätt dimensionering.

Viktiga faktorer:

• pannans tryck och temperatur
• placering av nivågivare
• krav från kontrollorgan

Felaktig dimensionering kan innebära att kritiska nivåer inte upptäcks i tid.


Nivåövervakning – en avgörande del av pannsäkerheten

Ett korrekt utformat system för nivåövervakning i ångpannor är avgörande för:

• säker drift
• minskad risk för haveri
• stabil produktion
• energieffektiv drift



Vill du veta mer om hur nivåövervakning och lågnivåskydd normalt byggs upp i pannsystem?
