Driftproblem i ångsystem: temperatur, tryck och kondensatavledare
Ojämn uppvärmning, återkommande tryckfall och kondensatavledare som inte fungerar kan påverka både energianvändningen och produktionen i ett ångsystem. För att identifiera orsaken är det viktigt att förstå hur ångdistribution, reglering och kondensathantering samverkar. Här går vi igenom vanliga driftproblem, möjliga orsaker och vad du behöver kontrollera.
Varför blir uppvärmningen ojämn i ett ångsystem?
Ojämn temperatur i en process eller värmeväxlare kan bero på att ångtillförseln eller kondensatavledningen inte fungerar som avsett. När ånga avger värme bildas kondensat. Om kondensatet inte leds bort tillräckligt snabbt kan det samlas i värmeväxlaren och minska den yta som är tillgänglig för effektiv värmeöverföring.
Vanliga orsaker till ojämn uppvärmning
- Felaktigt fungerande eller underdimensionerade kondensatavledare
- För högt mottryck i kondensatsystemet
- Luft eller andra icke kondenserbara gaser
- Felaktig tryck- eller temperaturreglering
- Felaktigt dimensionerad värmeväxlare eller kringutrustning
Problemen kan leda till längre uppvärmningstider, varierande processtemperaturer och ökad energianvändning. Vid felsökning bör både ångtillförseln, regleringen och kondensatavledningen kontrolleras.

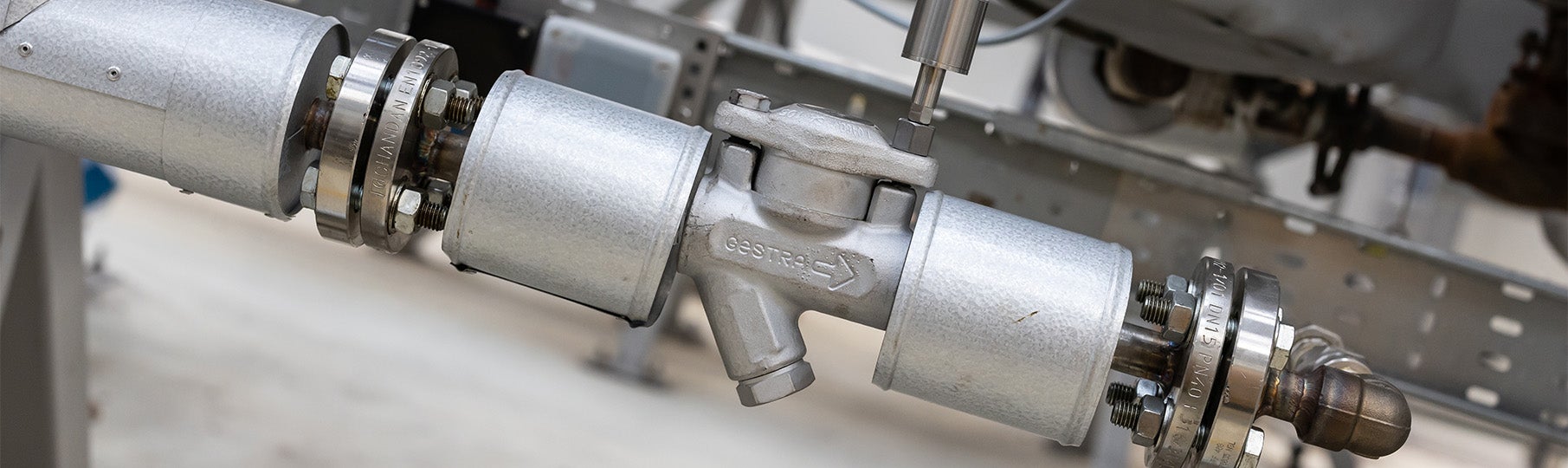

Hur vet du om en kondensatavledare fungerar korrekt?
En kondensatavledare ska avleda kondensat utan att orsaka onödiga förluster av levande ånga, det vill säga ånga som ännu inte har kondenserat. Om den fastnar i stängt läge eller får otillräcklig kapacitet kan kondensat samlas i systemet. Om den läcker eller fastnar i öppet läge kan ånga passera igenom och gå förlorad. En kondensatavledare som läcker ånga kan orsaka onödiga energiförluster, medan en blockerad eller underdimensionerad kondensatavledare kan leda till att kondensat ansamlas i systemet. Det kan påverka värmeöverföringen, orsaka ojämn uppvärmning och under vissa förhållanden öka risken för vattenslag. Regelbunden kontroll av kondensatavledarna hjälper till att upptäcka avvikelser och förebygga driftproblem.
| Blockerad eller stängd avledare Kan orsaka kondensatansamling, försämrad uppvärmning och vattenslag. |
Läckande eller öppen avledare Kan släppa igenom levande ånga och bidra till energiförluster. |
Vanliga tecken att hålla koll på
- Försämrad eller ojämn uppvärmning
- Vattenslag eller kondensatansamling
- Förändrade temperaturförhållanden
- Onormala ljud från avledaren
- Ökad ångförbrukning utan tydlig förklaring
Vad som är normalt eller avvikande beror på kondensatavledarens konstruktion och anläggningens driftförhållanden.
Kan du kontrollera en kondensatavledare genom temperaturmätning?
Temperaturmätning före och efter kondensatavledaren kan ge värdefull information men räcker inte alltid för att avgöra om avledaren fungerar korrekt.
Så tolkar du temperaturen
Låg temperatur före avledaren kan under vissa förhållanden tyda på kondensatansamling. Hög temperatur efter avledaren behöver däremot inte innebära ångläckage, eftersom varmt kondensat och expansionsånga också kan ge höga temperaturer. För en mer tillförlitlig bedömning bör temperaturmätningen kombineras med exempelvis ultraljudsmätning och kunskap om tryck, belastning och avledartyp.

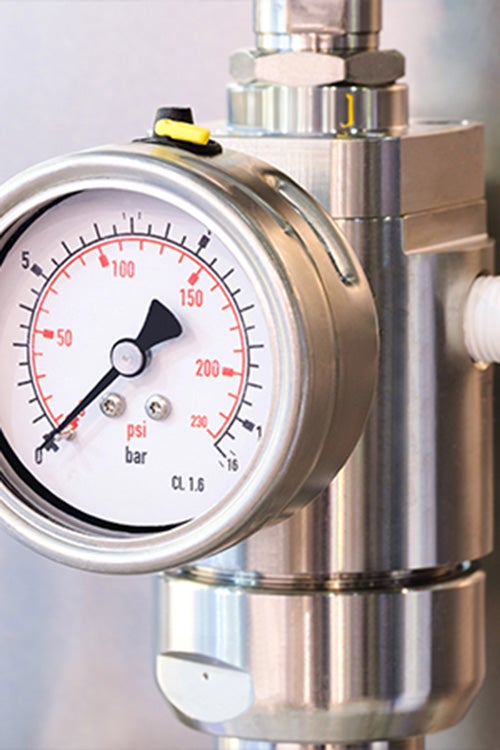

Vad orsakar tryckfall i ångsystemet?
Tryckfall uppstår när ånga strömmar genom rörledningar, ventiler och andra komponenter. Ett visst tryckfall är normalt men om det blir större än förväntat kan det påverka processens funktion.
 |
Vanliga orsaker Ångläckage, felaktiga reglerventiler, underdimensionerade rörledningar, igensatta filter, hög ångförbrukning eller otillräcklig ångtillförsel. Möjliga konsekvenser Längre uppvärmningstider, ojämn produktion och svårigheter att hålla önskad processtemperatur. Tips vid felsökning Jämför tryck och belastning vid olika driftfall. Tidigare dokumenterade mätvärden kan hjälpa till att avgöra om tryckfallet har förändrats. |
När säkerhetsventilen öppnar för ofta
Om en säkerhetsventil öppnar oftare än förväntat behöver orsaken undersökas. Det kan bero på att trycket i systemet blir för högt eller att tryckregleringen inte fungerar som avsett.
- Felaktigt inställt drifttryck
- Snabba tryckvariationer
- Instabil eller felaktigt dimensionerad reglerventil
- Fel i styrningen
- Otillräcklig skillnad mellan drifttryck och öppningstryck
- Brister i dimensionering eller installation
Risk för slitage och försämrad täthet
Varje gång säkerhetsventilen löser ut utsätts den för påfrestningar som med tiden kan påverka ventilens täthet. Därför är det viktigt att identifiera och åtgärda grundorsaken. Felsökning och eventuella ingrepp ska utföras av personal med rätt kompetens enligt gällande krav och anläggningens rutiner.
Hur identifierar du problem i ångsystemets drift?
Systematisk felsökning börjar med att samla in information om när och var avvikelsen uppstår.
Kontrollera särskilt
- Ventiler, flänsar och packningar
- Kondensatavledare och dräneringspunkter
- Rörstöd och infästningar
- Värmeväxlare och andra ångförbrukare
- Kondensatledningar och kondensattankar
- Tryck- och temperaturreglering
Dokumentera drifttryck, temperatur, belastning och eventuella förändringar över tid. Notera även om problemen uppstår vid uppstart, normal drift eller när processens ångbehov förändras. Genom att kombinera observationer med mätdata blir det lättare att identifiera grundorsaken och prioritera rätt åtgärder.
När är det dags att göra en ångfällemätning?
En ångfällemätning innebär att kondensatavledarnas funktion kontrolleras för att identifiera exempelvis ångläckage, blockeringar och andra avvikelser. Vid en ångfällemätning används lämpliga kontrollmetoder, exempelvis ultraljuds- och temperaturmätning, för att bedöma kondensatavledarnas funktion.
Resultatet kan användas för att identifiera vilka avledare som behöver repareras eller bytas och vilka åtgärder som bör prioriteras. En mätning är särskilt relevant när:
- Energiförbrukningen har ökat utan tydlig förklaring
- Uppvärmningen tar längre tid än tidigare
- Vattenslag eller återkommande oljud förekommer
- Mängden ånga från kondensattanken har förändrats
- Temperaturen varierar i processen
- Kondensatavledarna inte har kontrollerats på länge
Från felsökning till bättre drift
Genom att identifiera grundorsaken till driftproblem kan du förebygga att samma avvikelser uppstår igen. Regelbundna kontroller, rätt dimensionerade komponenter och uppföljning av driftdata bidrar till minskade energiförluster, bättre värmeöverföring och färre oplanerade driftstopp.

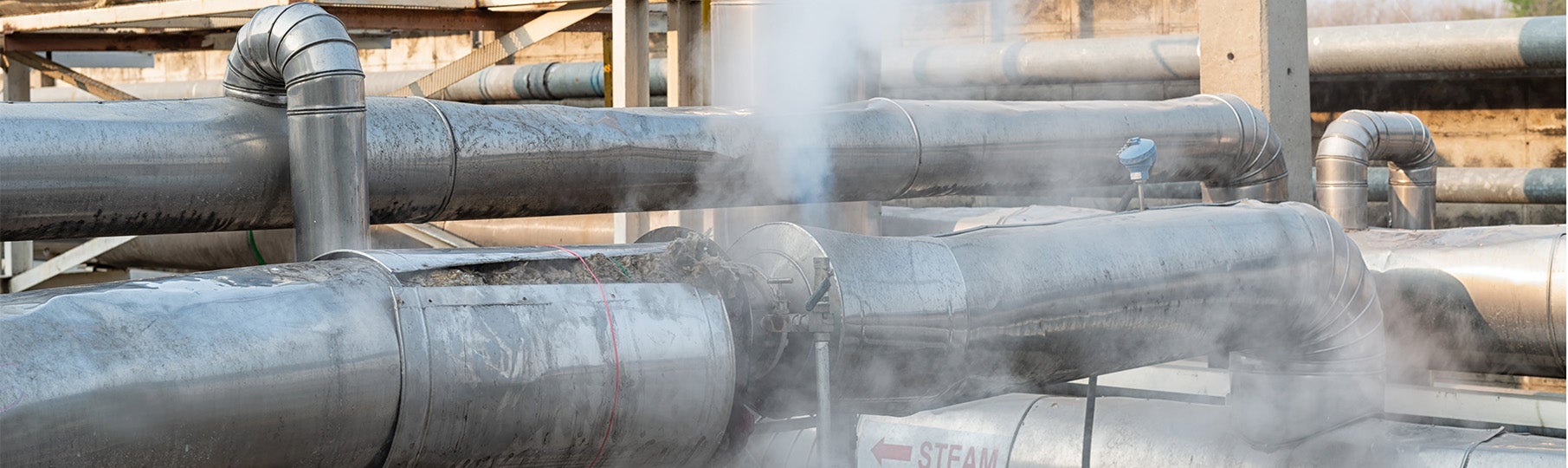

Har du även upptäckt ovanliga ljud eller läckage?
Pysande, dunkande eller smällande ljud kan bero på ångläckage eller bristande kondensathantering. Lär dig mer om vad olika ljud och synliga läckage kan innebära, vilka orsaker som är vanliga och vad du bör kontrollera för att upptäcka problem i tid.
