Varningssignaler i ångsystem – så upptäcker du problem i tid

Problem i ett ångsystem uppstår sällan utan förvarning. Ofta börjar det med mindre förändringar i ljud, temperatur eller tryck. Genom att upptäcka avvikelserna tidigt går det att minska risken för energiförluster, driftstörningar, onödigt slitage och kostsamma driftstopp.

Här går vi igenom vanliga tecken på problem i ång- och kondensatsystem, möjliga orsaker och vad som bör kontrolleras.

Ovanliga ljud i ångsystemet

Ett väl fungerande ångsystem ska normalt arbeta relativt tyst. Pysande, visslande, dunkande eller smällande ljud kan därför vara tecken på att något inte fungerar som det ska.

Vanliga orsaker är:

• ångläckage från ventiler, flänsar eller packningar
• defekta eller felaktigt dimensionerade kondensatavledare
• kondensat som inte leds bort tillräckligt snabbt
• vattenslag i rörledningen
• skadade rörstöd eller infästningar

Även ljud som verkar ofarliga kan innebära att energi går förlorad eller att systemet utsätts för onödig belastning.

Pysande eller visslande ljud

Ett pysande eller visslande ljud kan tyda på att ånga läcker ut genom en ventil, packbox, flänsförbindning eller kondensatavledare.

Ångläckage innebär inte bara en energiförlust. Det kan även skapa en riskfylld arbetsmiljö och orsaka skador på närliggande utrustning.

Dunkande eller smällande ljud

Dunkande ljud i rörsystemet kan vara tecken på vattenslag. Det uppstår när kondensat samlas i ledningen och förs fram med hög hastighet av ångflödet.

Vattenslag kan orsaka:

• skador på ventiler och kondensatavledare
• läckage i flänsförband
• skadade rörstöd
• deformation eller brott på rörledningar
• risker för personal i närheten

Vanliga orsaker är bristfällig dränering, felaktig rörlutning eller kondensatavledare som inte fungerar korrekt.

Temperaturförändringar och ojämn uppvärmning

Ojämn temperatur i en process eller värmeväxlare kan tyda på att ång- och kondensatsystemet inte fungerar som det ska.

Vanliga orsaker är:

• felaktigt dimensionerad värmeväxlare eller kringutrustning
• kondensat som inte leds bort tillräckligt snabbt
• högt mottryck i kondensatsystemet
• luft eller andra icke kondenserbara gaser i systemet
• felaktig tryck- eller temperaturreglering
• defekt eller underdimensionerad kondensatavledare

Om kondensatet inte avleds korrekt försämras värmeöverföringen. Det kan leda till längre uppvärmningstider, ojämn produktion och ökad energianvändning.

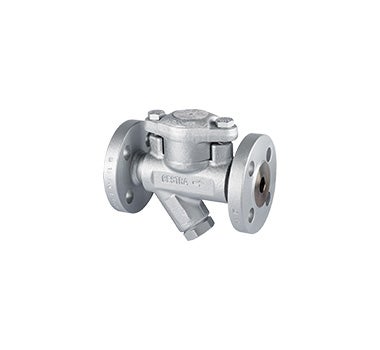

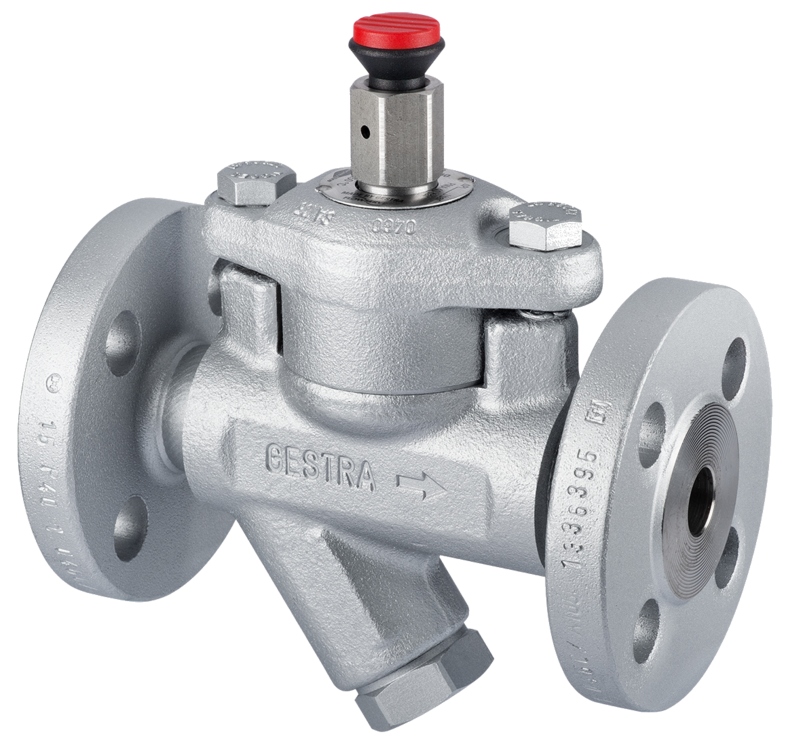

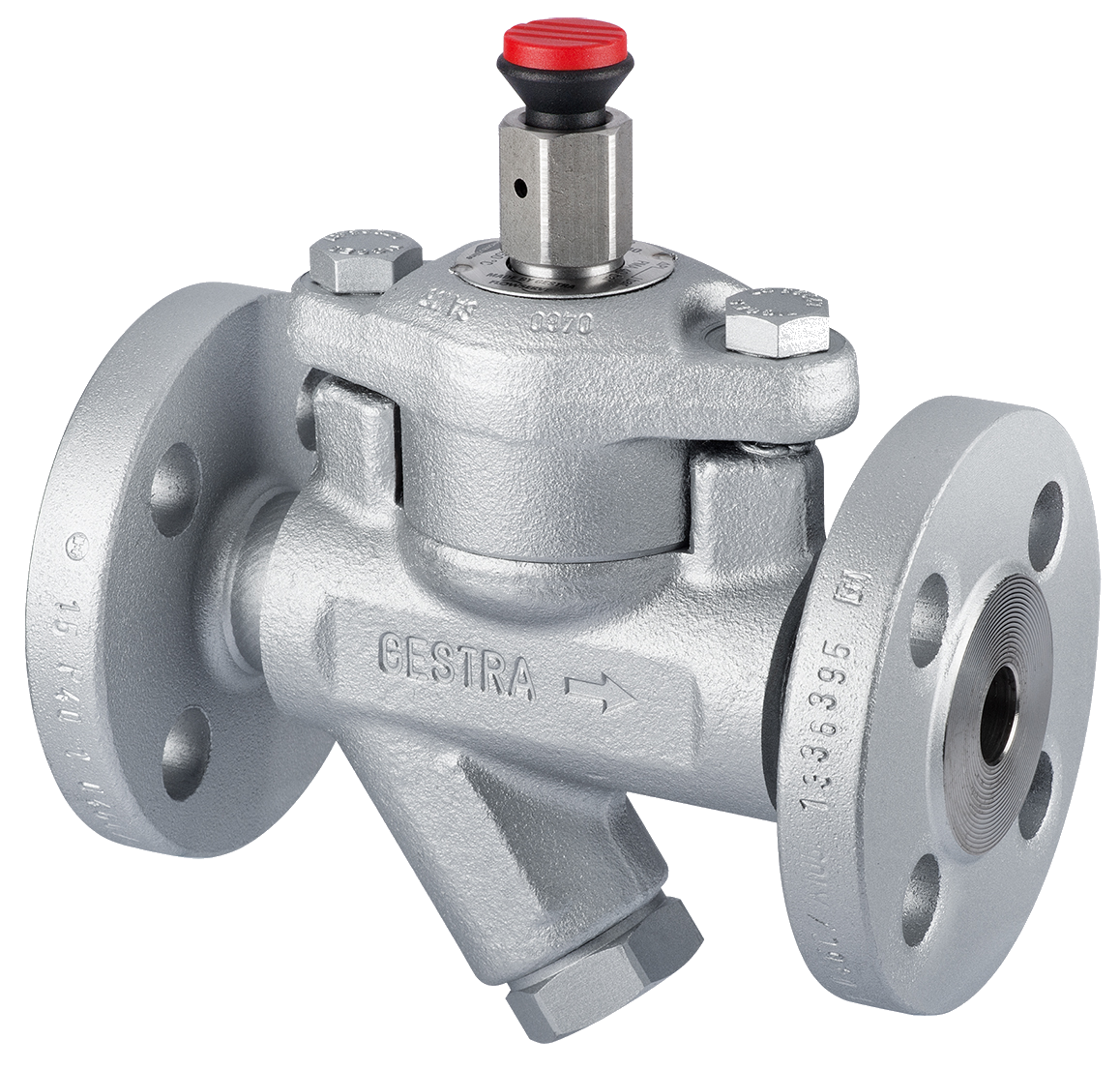

Temperatur vid kondensatavledaren

Temperaturen före och efter en kondensatavledare kan ge en första indikation på hur den fungerar.

• Låg temperatur före kondensatavledaren kan tyda på att kondensat samlas framför avledaren. Det kan bero på att avledaren inte öppnar korrekt, är underdimensionerad eller arbetar mot ett högt mottryck.
• Hög temperatur efter kondensatavledaren kan tyda på att levande ånga passerar igenom. Möjliga orsaker är slitage, smuts på tätningsytan eller att avledaren har fastnat i öppet läge.

Temperaturmätning ger dock inte alltid ett säkert svar. För en mer tillförlitlig bedömning bör temperaturkontrollen kombineras med exempelvis ultraljudsmätning och kännedom om systemets driftförhållanden.

Synlig ånga där det inte ska vara någon

Synlig ånga vid ventiler, flänsar, packboxar eller andra anslutningar kan tyda på ett läckage och att energi går förlorad.

Vanliga orsaker är:

• slitna flänspackningar
• läckande packboxar
• otäta ventiler
• defekta kondensatavledare
• skadade rör eller anslutningar

Genomför regelbundna inspektioner, särskilt i områden med komplex rördragning där mindre läckage kan vara svåra att upptäcka.

Mycket ånga från kondensattanken

Ånga från en kondensattank behöver inte alltid innebära ett fel. En del kan vara expansionsånga som bildas när varmt kondensat leds till ett system med lägre tryck.

Om mängden ånga plötsligt ökar kan det däremot bero på att en eller flera kondensatavledare läcker igenom levande ånga. Då går värdefull energi förlorad.

En ångfällemätning kan visa vilka kondensatavledare som behöver repareras eller bytas. Det kan även finnas möjlighet att återvinna energi från expansionsångan.

Tryckfall i ångsystemet

Ett oväntat eller återkommande tryckfall kan vara ett tidigt tecken på problem i ångsystemet.

Vanliga orsaker är:

• ångläckage
• läckande kondensatavledare

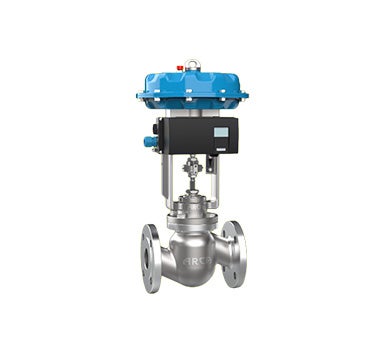

• fel på reglerventiler
• underdimensionerade rör eller komponenter
• igensatta filter eller andra flödesbegränsningar
• för hög samtidig ångförbrukning

Tryckfall kan leda till längre uppvärmningstider, ojämn produktion och svårigheter att hålla rätt processtemperatur.

Dokumentera därför trycket vid uppstart, normal drift och olika belastningar. Då blir det lättare att upptäcka förändringar och hitta grundorsaken.

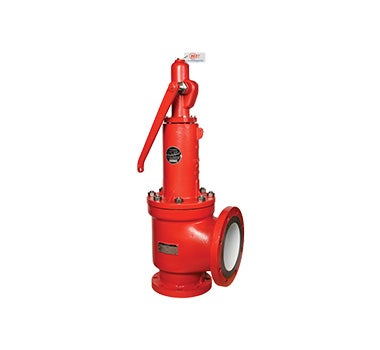

Säkerhetsventiler som öppnar för ofta

Om en säkerhetsventil öppnar återkommande bör orsaken alltid undersökas. Det kan tyda på att drifttrycket ligger för nära ventilens öppningstryck eller att tryckregleringen inte arbetar tillräckligt stabilt.

Möjliga orsaker är:

• felaktigt inställt drifttryck
• snabba tryckvariationer
• instabil eller felaktigt dimensionerad reglerventil
• fel i styrningen
• otillräcklig skillnad mellan drifttryck och öppningstryck
• felaktigt dimensionerad säkerhetsventil

Återkommande öppningar kan orsaka slitage och påverka säkerhetsventilens täthet. Därför bör hela systemets tryckreglering och driftförhållanden kontrolleras.

Vad händer om problemen inte upptäcks i tid?

I bullriga industrimiljöer är det lätt att vänja sig vid olika ljud, men att bortse från dem kan bli kostsamt. Ett pysande ljud kan tyda på att värdefull ånga går förlorad, vilket leder till energiförluster och försämrad systemeffektivitet.

Dunkande ljud kan bero på vattenslag, som uppstår när kondensat förs fram genom rörsystemet med hög hastighet. Det kan orsaka läckage, skador på ventiler och i värsta fall rörbrott.

Konsekvenserna visar sig inte bara i form av förlorad energi, utan även genom oplanerade driftstopp, ökat underhållsbehov och större risker för personalen.

Så identifierar du problem i driften

Börja med att lyssna och observera systemet under normal drift. Kontrollera särskilt:

• ventiler, flänsar och packningar
• kondensatavledare och dräneringspunkter
• skarvar där flera rörledningar möts
• rörstöd och infästningar
• värmeväxlare och andra ångförbrukare
• kondensatledningar och kondensattankar

Dokumentera vad du upptäcker, var avvikelsen finns och när den uppstår. Notera gärna även drifttryck, temperatur och belastning. Det gör det lättare att hitta grundorsaken och följa om problemet förändras över tid.

När är det dags att göra en ångfällemätning?

En ångfällemätning, även kallad kontroll av kondensatavledare, är lämplig när:

• energiförbrukningen har ökat utan tydlig förklaring
• uppvärmningen tar längre tid än tidigare
• det förekommer vattenslag eller återkommande ljud
• mycket ånga syns vid kondensattanken
• temperaturen varierar i processen
• kondensatavledarna inte har kontrollerats på länge
• det är oklart vilka avledare som fungerar korrekt

Vid en ångfällemätning kontrolleras kondensatavledarnas funktion och eventuella ångförluster. Resultatet ger ett underlag för reparationer, utbyten och förbättringar i ång- och kondensatsystemet.

När det är dags att ta hjälp

Om du känner igen flera av dessa varningssignaler eller misstänker att något inte fungerar som det ska är det klokt att agera tidigt. Små avvikelser kan utvecklas till större problem om de lämnas utan åtgärd.
